关于GGD型低压配电柜结构的介绍

作者:山西赛夫特电气有限公司 浏览: 发表时间:2021-07-21 23:08:40

  低压成套配电柜是指电压为1000V及以下电网中用来接受和分配电能的成套配电设备。低压配电柜是将低压电路中的开关电器、测量仪表、保护装置和辅助设备等,按照一定的接线方案安装在金属柜内,用来接受和分配电能的成套配电装置,它用在1000V以下的供电配电点路中。一般来说低压成套配电柜基本有固定式低压配电柜和抽屉式低压开关柜两大类。

  其中最常见的固定式的低压配电柜有PGL和GGD,抽屉式低压开关柜有MNS和GCS、GCK。

  今天,我们着重介绍一下GGD型固定式低压配电柜。

  GGD型固定式低压配电柜属于单面操作、双面维修的低压配电装置。其型号的含义为:G—交流低压配电柜;G—电气元器件固定安装、固定接线;D—电力用柜。

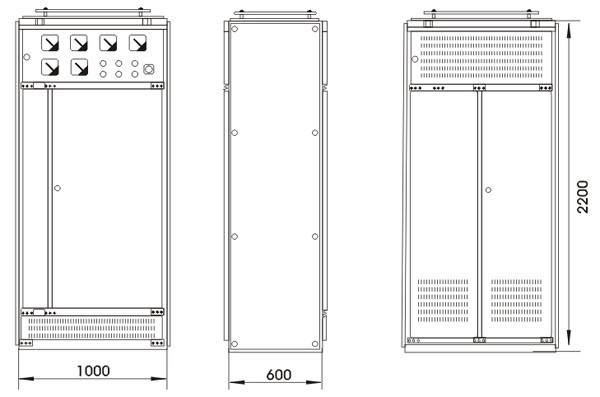

GGD外形图

  图 1

  GGD型低压配电柜的外形如图1所示。柜架采用8MF冷弯型钢局部焊接组装而成,构架上有安装孔,可适应各种元器件装配;柜门采用整体单门或不对称双门结构,柜体后面采用对称式双门结构。柜门周边均加有橡胶密封条,可防止与柜体直接碰撞,防护等级为IP30,柜门采用镀锌转轴式铰链与构架项链,安装、拆卸方便;柜体上部有一个小门,用于安装各类仪表、指示灯、控制开关等;柜体的下部、后上部和顶部均有不同数量的散热槽孔,当柜内电器元件发热后,数量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然的通风道,达到散热的目的;主母线列在柜的上部后方,采用的ZMJ型母线夹是用高阻热合金材料热塑成形,机械强度高、绝缘性能好,长期允许温度可达到120℃,并设计成积木组合形式,安装使用十分方便;闸刀开关的操动机构为万向节式的旋转机构,手柄可以拆卸,操作方向为左右旋转式,操作方便,增强了安全性;配电柜的零部件按模块原理设计,外形尺寸及开孔尺寸均按基本模数E=20mm变化,柜内安装件均镀锌防锈钝化处理;柜内的安装件与柜体构架间用接地滚花螺钉连接,构成完整的接地保护电路;柜体采用聚脂桔形烘漆喷涂,消除炫光,附着加强。

  GGD型交流低压配电柜具有分段能力高、动热稳定性好、电气方案灵活、组合方便、防护等级高等特点。GGD型配电柜按其分断能力的大小可分为Ⅰ、Ⅱ、Ⅲ型,最大分断能力分别为15、30、50kA。其主电路设计方案有126种,可以满足各方面的需求。
