你值得拥有!40个关于开关柜的专业词汇解释

作者:山西赛夫特电气有限公司 浏览: 发表时间:2021-11-10 16:50:05

  作为专业的配电柜厂家为大家总结了40个在配电柜行业中常用的专业词汇,并一一作出解释。希望可以对大家有所帮助。

  1.外壳:低压开关柜外部结构件,满足规定的防护要求,保护开关柜内元器件正常工作,防止人体触及开关柜内部导电部件和运动部件。

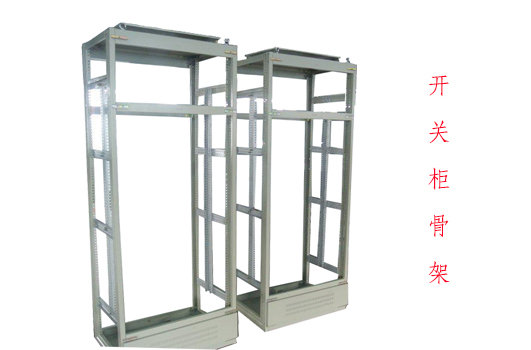

  2.骨架:低压开关柜的结构件,用以构建低压开关柜的基本框架结构。

40个关于开关柜图片1

  3.隔板:用于隔离低压开关柜内各个隔室。

  4.安装板:用于支撑各种元件并且适合于在电气柜中安装的板。

  5.门:低压开关柜上带铰链的覆板构件,门上可安装电力仪表和控制按钮。

  6.隔室:除进行内部接线、调整或通风时才需要打开外,通常是封闭着的一种框架单元。

  7.母线隔室:安装主母线的空间区域。

  8.设备隔室:安装元器件的空间区域。

  9.电缆隔室:用于连接和敷设电缆的区域。

  10.功能单元:低压开关柜内具有某种功能的所有主回路和辅助回路组合体。

  11.主回路:传递电能的回路。

  12.辅助回路:执行控制、测量、调节和信号的回路。

  13.主母线:连接一条或几条配电母线和进线、出线单元的母线。

  14.水平母线:贯穿低压开关柜的首尾,水平安装的主母线。

  15.配电母线:将水平母线的电能分配给各功能单元的分支母线,配电母线又称为垂直母线。

  16.母线系统:包括主母线及其附属件、配电母线及其附属件、连接铜排、铜柱及母线夹等。

  17.进线单元:把电能接受到主母线的一种功能单元。

  18.出线单元:把电能输送给一个或多个出线电路的功能单元。

  19.固定式安装:在安装板上完成功能单元一次回路、二次回路元器件的安装,配套操作与控制面板。按固定式工艺要求安装的功能单元可实现各项设计任务,但不能在带电状态下拆卸或抽出。

  20.固定式低压开关柜:按固定式安装方式组装的低压开关柜。

  21.抽屉式安装:在抽屉内安装功能单元一次回路、二次回路元器件,配套操作与控制面板。按抽屉式工艺要求安装的功能单元可实现各项设计任务,可实现在带电状态下拆卸或者抽出。

  22.抽屉式低压开关柜:按抽屉式安装方式组装的低压开关柜。

  23.可移式部件:能在运行时从低压开关柜中移出的部件。

  24.可抽出部件:能实现在低压开关柜中移动的部件。在移出位置时虽然主触头断开,但与低压开关柜外壳仍然保持机械联系。可抽出部件一般指抽屉或者抽出式断路器。

  25.工作位置:可移式部件或者可抽出部件处于一次系统完好的连接状态。

  26.试验位置:可抽出部件处于一次系统断开而二次系统连接的状态,可对二次系统执行测试。

  27.断开位置:可抽出部件的一次系统断开而二次系统连接的状态。可抽出部件在断开位置仍然与低压开关柜的外壳保持正常的机械联系。

  28.移出位置:可抽出部件完全脱离低压开关柜的机械联系和电气联系。

  29.运输单元:低压成套开关设备的装配组合,在运输时无需拆开,在安装现场可按运输单元来安装。运输单元有最大尺寸问题,需要与现场条件配套。

  30.电气间隙:两个导电部分之间的最短直线距离。

  31.爬电距离:两个导电部分之间沿固体绝缘材料表面的最短距离。

  32.工频耐受电压:在规定的试验条件下,不引起击穿的工频正弦电压有效值。

  33.冲击耐受电压:在规定条件下,不造成绝缘击穿的冲击电压最高峰值。

  34.保护导体(PE):以安全为目的而提供的导体。

  35.中性导体(N):电气上与中性点连接,并能参与分配电能的导体。

  36.保护中性导体(PEN):兼有保护接地导体和中性导体功能的导体。

  37.额定电流(In):在基准环境条件下,电气设备在额定电压下长期连续工作时允许的电流。

  38.额定短时耐受电流(Icw):电气设备制造商宣称的,在规定条件下,用电流和时间定义的能够耐受的短时电流有效值。

  39.额定电压(Un):电气设备长时间工作时所适用的最佳电压,也是设备的设计电压。

  40.额定绝缘电压(Ui):设备制造商对设备或其部件规定的耐受电压有效值,以表征其绝缘规定的耐受能力。
