关于高低压开关柜主要组成介绍

作者:山西赛夫特电气有限公司 浏览: 发表时间:2021-12-25 00:12:08

  高低压开关柜是我们常见的电气设备之一,但是开关柜里面都有些什么东西,它的主要构成有哪些,好多人都不是太了解。今天,山西开关柜厂家就给大家介绍一下高低压开关柜的主要组成。

  高低压开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的相关要求。由柜体和断路器二大部分组成,具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

  一、高低压开关柜——柜体的材料:

  1、冷扎钢板或角钢(用于焊接柜);

  2、敷铝锌钢板或镀锌钢板(用于组装柜).

  3、不锈钢板(不导磁性).

  4、铝板((不导磁性).

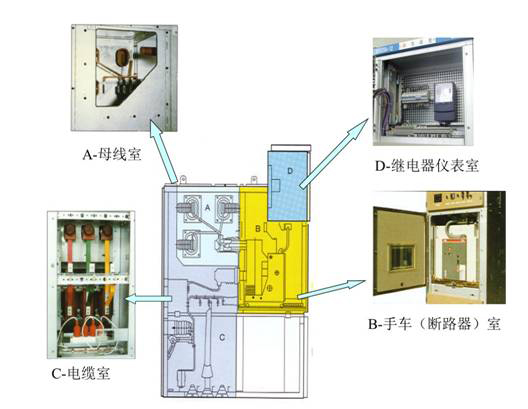

  二、高低压开关柜——柜体的功能单元:

20150924163431570

  1、母线室

  母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。

  2、手车断路器室

  在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。

  3、电缆室

  电缆室内可安装电流互感器、接地开关、避雷器过电压保护器以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。

  4、继电器室

  继电器室的面板上,安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯或状态显示器继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关直流或交流,以及特殊要求的二次设备。

  三、柜内电器元件:

20150924163432695

  柜内常用一次电器元件(主回路设备)常见的有如下设备:

  1、电流互感器简称CT[如:LZZBJ9-10]

  2、电压互感器简称PT[如:JDZJ-10]

  3、接地开关[如:JN15-12]

  4、避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]

  5、隔离开关[如:GN19-12、GN30-12、GN25-12]

  6、高压断路器[如:少油型(S)、真空型(Z)、SF6型(L)]

  7、高压接触器[如: JCZ3-10D/400A型]

  8、高压熔断器[如:RN2-12、XRNP-12、RN1-12]

  9、变压器[如:SC(L)系列干变、 S系列油变]

  10、高压带电显示器[GSN-10Q型] <

  11、绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]

  12、主母线和分支母线

  13、高压电抗器[如串联型:CKSC和起动电机型:QKSG]

  14、负荷开关[如:FN26-12(L)、FN16-12(Z)]

  15、高压单相并联电容器[如:BFF12-30-1] 等等

  四、柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
